Highlights

• Digitaal multiprotocolregelapparaat (mfx, mfx+, DCC, Motorola).
• Modern kleuren-touchscreen met hoge resolutie.
• Geïntegreerd centraal nabootsingsregelpaneel.
• Behuizing met centrale stoptoets en 2 draairegelaars in robuuste industriële kwaliteit.
• Tot 32 schakelbare locfuncties.
• 2 ingebouwde loc-kaartlezers.
• Geïntegreerde luidspreker.
• Ingebouwde SD-kaartlezer.
• Geïntegreerde krachtige booster.
• 5,0 A max. Uitgangsvermogen bij gebruik van schakelende voeding 60101/L51095 (aanbevolen voor spoor 1 resp. LGB).
• Tot 320 Motorola en 2048 DCC-magneetgestuurde artikelen schakelbaar.
• Wisselstraatbesturing (incl. pendeldienstbesturing).
• 2 USB-hosts voor bijvoorbeeld muis, toetsenbord, USB-stick enz. en 1 USB-laadbus.
• Directe aansluiting voor 2 Mobile Stations en een bus-uitbreidingsapparaat.
• Aansluitingen voor bijvoorbeeld netwerk, externe luidspreker, Märklin-bus.
• Uitbreidingen aansluitbaar via Märklin-bus.

Highlights

• Digitaal multiprotocolregelapparaat (mfx, mfx+, DCC, Motorola).
• Modern kleuren-touchscreen met hoge resolutie.
• Geïntegreerd centraal nabootsingsregelpaneel.
• Behuizing met centrale stoptoets en 2 draairegelaars in robuuste industriële kwaliteit.
• Tot 32 schakelbare locfuncties.
• 2 ingebouwde loc-kaartlezers.
• Geïntegreerde luidspreker.
• Ingebouwde SD-kaartlezer.
• Geïntegreerde krachtige booster.
• 5,0 A max. Uitgangsvermogen bij gebruik van schakelende voeding 60101/L51095 (aanbevolen voor spoor 1 resp. LGB).
• Tot 320 Motorola en 2048 DCC-magneetgestuurde artikelen schakelbaar.
• Wisselstraatbesturing (incl. pendeldienstbesturing).
• 2 USB-hosts voor bijvoorbeeld muis, toetsenbord, USB-stick enz. en 1 USB-laadbus.
• Directe aansluiting voor 2 Mobile Stations en een bus-uitbreidingsapparaat.
• Geïntegreerde s88-aansluiting.
• Aansluitingen voor bijvoorbeeld netwerk, externe luidspreker, Märklin-bus.
• Uitbreidingen aansluitbaar via Märklin-bus.
• Geschikt voor meerdere apparaten met Central Station 3 plus.

Schakelnetdeel voor de aansluiting resp. voeding van het Central Station 60216, 60226 evenals 60213-60215 en de booster 60175 en 60174. Ingang 230 V/50 Hz, uitgang 19 V/60 W gelijkspanning. Tafelnetdeel in kunststof behuizing, goedgekeurd voor speelgoedtoepassingen. Bevestigingslippen. Afmeting 116 x 72 x 65 mm. Aansluiting: 4-polige mini-DIN-stekker.  Het schakelnetdeel 60041 is goedgekeurd voor gebruik in droge ruimten.

 Schakelnetdeel voor de aansluiting resp. voeding van het Central Station 60216, 60226 evenals 60214/60215 en de booster 60175 en 60174. Ingang 220-240 V/50 Hz, uitgang 19 V/100 W gelijkspanning. Tafelnetdeel in kunststof behuizing met bevestigingslippen. Afmeting 190 x 96 x 65 mm. Aansluiting: 4-polige mini-DIN-stekker.  Het schakelnetdeel 60101 is goedgekeurd voor gebruik in droge ruimten. De kabeldoorsnede van het Central Station naar de rail moet minimaal 0,5 mm² bedragen! Uitsluitend aanbevolen voor Spoor 1 en LGB.

Vermogensversterker voor digitaal gestuurde grote installaties. Geschikt voor multiprotocol in combinatie met Central Station 60216, 60226 en 60213-60215. Aansluiting via 7-polige databuskabel direct op Central Station 60216, 60226 en 60213-60215. Via terminals 60125/60145 meerdere boosters in een systeem te gebruiken. Automatische aanmelding op Central Station 60216, 60226 en 60213-60215. Statusaanduiding door ledlampjes op de booster en grafisch op het display van Central Station. Bij gebruik van voeding 60061 wordt het maximale uitgangsvermogen van 58 VA en een maximale stroom van 3 A bereikt (bij 60216, 60226 en 60215 met voeding 60101 wordt een maximale stroom van 5 A bereikt, uitsluitend aanbevolen voor spoor 1. Let beslist op dat de kabeldiameter groter is dan 0,5 mm²!).

Afmeting 150 x 110 x 42 mm.

Highlights

• Eenvoudige en comfortabele bediening.
• Grafisch display met achtergrondverlichting met intuïtieve pictogrammen.
• Tot 32 schakelbare extra functies.
• 320 magneetgestuurde artikelen schakelbaar.
• Geïntegreerde loc-kaartlezer.
• Eenvoudige bekabeling (Plug & Play) aan railbox en Central Station.
• Geïntegreerde digitale Märklin-locdatabase.

Om de meeste Märklin-H0-locomotieven met een trommelcollectormotor op de vijfpolige hoogvermogenmotor uit te rusten. Samengesteld uit een hoogvermogenmotor en inbouwmateriaal.

Met deze set kunnen veel Märklin H0-locomotieven met een klein type schijfcollectormotor worden omgebouwd op de vijfpolige hoogvermogenmotor. Bestaat uit hoogvermogenmotor en inbouwmateriaal.

Met deze set kunnen veel Märklin H0-locomotieven met een groot type schijfcollectormotor worden omgebouwd op de vijfpolige hoogvermogenmotor. Bestaat uit hoogvermogenmotor in verschillende constructievormen en inbouwmateriaal.

 "Naderhand in te bouwen bij alle wissels voor C-rails met elektroaandrijving. Digitale formaten mfx, Motorola en DCC. Aansluiting via stekeraansluitingen. Adressen 1 - 256 via de codeerschakelaar instelbaar.  Voor de elektroaandrijving van de wissels kan tegelijkertijd of naderhand een digitale decoder worden ingezet. De decoder wordt simpelweg met stekeraansluitingen aangesloten en kan voor elke wissel afzonderlijk worden geadresseerd (adressen 1 - 256). Voor de inbouw is geen gereedschap of speciale kennis noodzakelijk. De digitale stroomvoorziening kan direct van het aandrijfstroomcontact van de wissel worden afgetakt. Het resultaat is een werkende digitale wissel, die ook direct in mobiele modelbanen kan worden ingezet.

Naderhand in te bouwen voor de driewegwissel voor C-rails (24630) met elektroaandrijving. -Digitale formaten mfx, Motorola en DCC. Aansluiting via stekeraansluitingen, voor Märklin en Trix driewegwissels voor C-rails. Adressen via de codeerschakelaar instelbaar (Motorola-formaat 1 - 320/DCC-formaat 1 - 511), optioneel ook via de programmeerrail. Wissellantaarn aansluitbaar en schakelbaar (kennis van solderen vereist).  Voor de elektroaandrijving van de wissels kan tegelijkertijd of naderhand een digitale decoder worden ingezet. De decoder wordt simpelweg met stekeraansluitingen aangesloten en kan voor elke wissel afzonderlijk worden geadresseerd. De digitale stroomvoorziening kan direct van het aandrijfstroomcontact van de wissel worden afgetakt. Het resultaat is een werkende digitale wissel, die ook direct in mobiele modelbanen kan worden ingezet.

Leverbaar September

Om 2 C-rail-wissels om te bouwen. Passend voor rechtse en linkse wissel of een driewegwissel. Bruikbaar met hendel en/of met elektrische aandrijving 74491. Verlichting met onderhoudsvrije led's.

 Ombouwset voor C-rails-wissels. Aandrijving met dubbele spoelen met eindafschakeling. Bediening via wisselschakelbord met terugmelding 72752 of wisselinbouwdecoder 1 mogelijk. Bij wissels kan de elektrische aandrijving naderhand heel eenvoudig zonder speciaal gereedschap worden ingebouwd en aangesloten. De aandrijving zit verborgen in het ballastbed. Montage onder de grondplaat is niet vereist.De aandrijving is stofvrij ingekapseld en wordt door een eindafschakeling tegen overbelasting beveiligd. De besturing vindt plaats via het wisselschakelbord 72752. De hendel kan blijven functioneren.

Aansluitingsmogelijkheid voor s 88 (60881) en s 88 DC (60882) en de voorheen gebruikte s 88 terugmeldmodules (6088 en 60880) op Central Station II en Central Station 3, respectievelijl op terminal 60125/60145. Een voorheen gebruikte aansluitbus voor terugmeldmodules 6088 en 60880, evenals twee RJ 45-bussen voor de nieuwe terugmeldmodules 60881 en 60882 zijn beschikbaar. Daarnaast zijn 16 ingangen voor contactgevers analoog 60881 aanwezig. Deze 16 ingangen kunnen speciaal voor nabootsingsregelpanelen worden geconfigureerd, zodat een matrix met max. 64 toetsen kan worden gecreëerd.

Voor het gebruik is een adapter 66360 of 66201 noodzakelijk.

Ontvanger voor het schakelen van wissels, seinen en ontkoppelrails. De m83 ondersteunt de digitale formaten Motorola, DCC en mfx. Het digitale adres kan via codeerschakelaar of via de programmeerrail in 4 stappen worden ingesteld. Het adresgebied is in Motorola-formaat tot adres 320 en in DCC-formaat tot adres 2040 beschikbaar. De m83 telt 8 uitgangen, die telkens afzonderlijk of paarsgewijs aanstuurbaar zijn. Standaard kunnen

tot 4 wissels worden geschakeld. Andere functies zijn bijvoorbeeld het schakelen van tot 8 (dimbare) verlichtingen met een gedefinieerd inschakelgedrag (vb. straatverlichting, woningverlichtingen). Een externe voeding, vb. via 66360, kan enkel in verbinding met 60822 tot stand worden gebracht. De decoders m83 en m84 kunnen naar wens worden aangesloten. Voor motoraandrijvingen is per uitgangspaar een extra set 60821 noodzakelijk. De aansluiting geschiedt via liftklemmen. De maximale stroomvoercapaciteit bedraagt 3A.

Terugmeldmodule voor contactgevers op digitaal bestuurde modelbanen. Met meegeleverde verbindingskabel aan te sluiten op L88 (60883). Aansluitbussen voor extra decoders s 88 (60881). 16 ingangen voor contactgevers. De L88 (60883) is benodigd voor aansluiting op de CS2 of CS3!

Terugmeldmodele met stroomsensoren op digitaal bestuurde 2-leider-modelbanen. Met meegeleverde verbindingskabel aan te sluiten op L88 (60883). Aansluitbussen voor extra decoders s 88 DC (60882). 2x 8 ingangen voor stroomsensoren (met optokoppelaars) in 2 verschillende stroomcircuits. Kan tot één stroomcircuit met in dat geval 16 ingangen worden samengevoegd. De L88 (60883) is benodigd voor aansluiting op de CS2 of CS3!

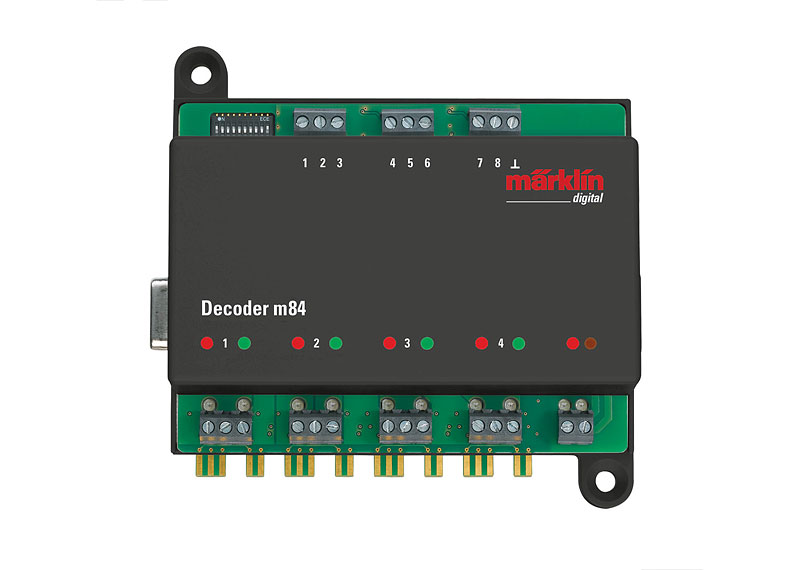

Ontvanger om nominale stroom in en uit te schakelen voor verlichtingen, motoren, Hobby-seinen (74371, 74380, 74391) en andere elektrische toebehoren. De m84 ondersteunt de digitale formaten Motorola, DCC en mfx. Het digitale adres kan via codeerschakelaar of via de programmeerrail in 4 stappen worden ingesteld. Het adresgebied is in Motorola-formaat tot adres 320 en in DCC-formaat tot adres 2040 beschikbaar. De m84 bevat 8 relais in 4 galvanisch geïsoleerde groepen voor het schakelen van de verbruikspunten. Door toepassing van een netvoeding 66360 kan de bistabiele toestand van de relais en de opslag van de schakeltoestand worden uitgevoerd. 4 Hobby-seinen en 4 Hobby-voorseinen zijn bij de gelijktijdige schakelmogelijkheid van de rijstroom aanstuurbaar. Verder telt de m84 8 ingangen voor het handmatig schakelen van de relais (net als voor de elektromagnetische schakelaar 7244). De decoders m83 en m84 kunnen naar wens worden aangesloten. De aansluiting geschiedt via liftklemmen. De maximale stroomvoercapaciteit per groep bedraagt 5A.

Seinaandrijving met geïntegreerde schakeling om Digital-locomotieven met hoogvermogenaandrijving geregeld te laten stoppen. Aansluitingen voor een tweestandig lichtsein, voor de vereiste 3 railsecties om de veilig te laten stoppen. De remmodule wordt over een decoder k 83 of over een traditioneel schakelbord 7272/72720 geschakeld. Afmetingen 100 x 54 x 22 mm.

De remmodule heeft 3 geïsoleerde spoorsecties bij het sein nodig. Het eerste deel is een overgangssectie, die met de lengte van een skisleper (ca. 70-90 mm) overeenkomt. De tweede sectie is de eigenlijke remsectie, waarin de loc geregeld stopt. De lengte van de remsectie wordt door de instelling van de remvertraging op de locdecoder bepaald. Deze tweede sectie moet tenminste 40-50 cm bedragen. De derde sectie is een veiligheidssectie, waarin zoals gebruikelijk in seinsecties de rijspanning afgeschakeld wordt. Daardoor is een onbedoeld "doorschieten" van de loc over de seinsectie heen uitgesloten.

De remmodule is voor licht- en armseinen geschikt.

Locs met ingebouwde ongeregelde Digital- of Delta-elektronica blijven gedeeltelijk in de remsectie of pas in de veiligheidssectie staan. Een ondubbelzinnige opgave is niet mogelijk. Daarom is het gebruik van de remmodule 72442 samen met ongeregelde aandrijvingen minder aan te raden.
